线性执行器行程长度：如何测量、选型和指定

行程长度是大多数人在执行器数据表中首先填写的数值，也是他们最常修改的数值。它既不是设备的总长度，也不是你 参见 它会在你脑海中浮现，而绝非一个可以不加核查、直接四舍五入到最接近的标准尺寸的数值——毕竟你还得考虑机械结构的其他部分是如何运作的。如果计算正确，执行器就会完美地融入你的机器中；如果计算错误，你就得重新设计支架、外壳，甚至整个连杆机构。本指南将详细讲解行程长度究竟意味着什么、如何确定其尺寸，以及它会给你的设计带来哪些隐性成本。.

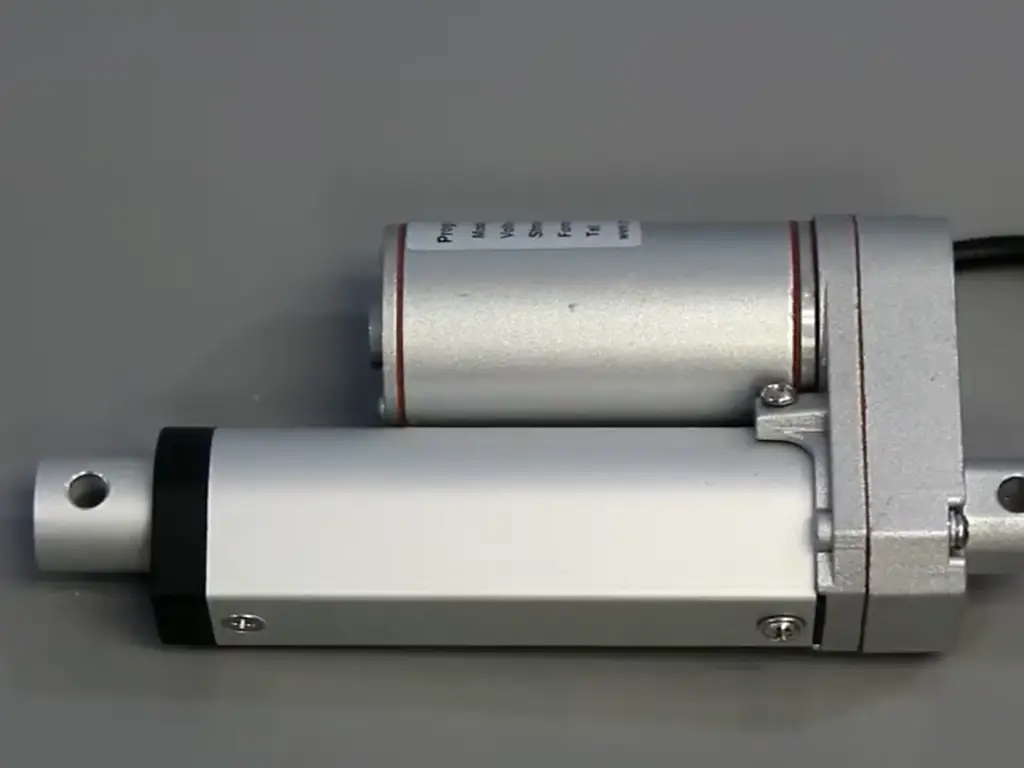

线性执行器上的行程长度是指什么？

行程长度是指推杆的净移动距离：即完全伸出位置与完全缩回位置之间的距离差。在大多数数据表中，这是唯一一个定义执行器能将负载移动多远的数值，除此之外别无其他。.

行程长度 = 全伸出长度 − 全缩回长度

在继续探讨之前，有两点需要澄清。首先，“行程长度”这一术语在其他行业中有不同的含义：气动缸的行程是根据缸内容积计算得出的，而发动机曲轴的行程则是曲轴的尺寸。搜索“行程长度”时，结果中会混杂这些内容；本文仅讨论电动线性执行器。其次，行程并非设备的总长度。一个行程为300毫米的执行器，在完全缩回时通常长度为450–600毫米，因为电机、减速器、丝杠和限位开关都位于杆后方的壳体内部。行程与总长度之间的这一差距正是造成大多数安装意外的主要原因，我们稍后会再次讨论这一点。.

标准行程可归为以下几类：短行程（25–100 毫米）适用于紧凑型挡板和通风口；中行程（100–300 毫米）适用于门、舱口和可调节家具；长行程（300–600 毫米）适用于升降和定位；超长行程（600 毫米及以上，工业型号可达 2,000 毫米）适用于大型设备。了解自己处于哪个范围很有帮助，但关键在于其几何形状 你的 决定该数字的机制。.

如何计算您的应用所需的冲程长度

计算本身需要进行三次测量，而关键在于如何进行这些测量。.

1. 测量闭合位置。当机构完全缩回时，测量两个安装点之间的距离。.
2. 测量开启位置。当机构完全打开时，再次测量同一对点。.
3. 减去。所需笔画数 = 开笔画数 − 闭笔画数。这就是你的最小笔画数。.

请将这两项测量各进行两次，最好采用两种不同的方法（先用绳子沿实际孔间路径测量，再用刚性模板测量）。如果测量结果相差超过几毫米，请重新测量。这是最容易纠正的误差。.

然后进行两项修正，以弥补现实世界中大部分的错误：

• 倾斜安装。如果执行器以与运动方向成θ角的方向推力，则有效行程 = 总行程 × sin θ。若以45°角安装，由于几何因素的影响，行程会损失30%：一个300毫米的执行器只能提供约210毫米的有效垂直行程。.
• 安全裕度。在计算出的最小值基础上增加 5–10%，以补偿制造公差（通常为 ±3 毫米）、连杆的热膨胀以及支架在使用最初几个月内的轻微沉降。.

结果就是你的 必填 长度。如何处理这个数值（向上取整至最接近的标准尺寸，还是订购精确长度）是一个涉及实际成本的决策，本指南后文将专门对此进行说明。.

冲程长度对设计的影响：尺寸、负载与速度之间的权衡

冲程长度不仅仅是一个行程数值。一旦确定了它，就会给你的设计带来三方面的影响。这是选型过程中大多数指南都会一笔带过的部分，也是在安装过程中往往会反过来给你带来麻烦的部分。.

隐性成本：缩回和伸出长度

执行器本体不会根据行程长度自动缩短。缩回长度约为 画线 + 结构余量：电机、减速器、丝杠和端部安装件的长度是固定的。在一个有记录的例子中，一个行程为4英寸的执行器，在缩回状态下安装孔之间的距离约为8.5英寸，伸出状态下约为12.5英寸（Progressive Automations公司PA-09数据表中的示例）。这一规律在各品牌中均适用：伸出长度 ≈ 缩回长度 + 行程。.

这就是为什么“我需要 300 毫米的行程”仅是规格要求的一半。另一半则是“当执行器闭合时，我是否有 450–600 毫米的可用空间？”如果没有，那么无论行程多长，行程更长的执行器都无法安装，届时您就只能考虑使用伸缩式单元或完全不同的机构（下节将对此进行说明）。在订购任何产品之前，请向供应商获取两端极端位置的孔间距尺寸，并核对是否符合您的安装空间要求。.

载荷、速度与悬臂效应

杆件伸出得越远，其行为就越像悬臂梁。弯矩随 M = F × L：在给定的侧向载荷下，行程为600毫米的活塞杆承受的弯矩大约是行程为300毫米的活塞杆的两倍。侧向载荷、振动和挠度风险都会随着行程的增加而上升，因此长行程装置通常采用更粗的活塞杆、外部导向装置，或者降低额定载荷值。.

有两个关于速度的问题经常被混淆：

• 行程会改变额定速度吗？在同一型号系列内，不会；额定值以毫米/秒为单位，行程不会影响该数值。但长行程型号通常会采用不同的齿轮传动比，以确保电机保持在安全范围内，因此 当前 同系列产品中，长行程版本的转速可能低于短行程版本。请查阅数据手册，切勿擅自推测。.
• 实际上，关键在于总行程时间。行程时间 = 行程 ÷ 速度。以 30 mm/s 的速度计算，600 mm 的行程从起点到终点需要 20 秒；300 mm 的行程则需要 10 秒。如果您的循环时间预算中包含了这一行程，那么决定延迟因素的是行程长度，而不是额定速度。.

精度也有类似的原理：1 毫米的定位误差在 100 毫米的行程中相当于 1%，但在 400 毫米的行程中仅相当于 0.25%。长行程会按比例容忍定位误差，但也会对误差进行惩罚 机械的 留出更大的游隙，因为在支座处相同的角向游隙会导致杆端产生更大的偏移量。.

同步。如果您的应用程序并行驱动两个执行器（例如升降台、倾斜平台），则两者必须以相同的速度伸出。直流电机的典型转速公差为±10%，因此如果没有反馈，两个标称参数相同的电机将在每个行程中逐渐产生偏差。向控制器提供信号的霍尔效应传感器是标准的解决方案；如果没有这些传感器，实现轴同步就只能寄希望于电机的公差范围。.

当活塞杆尺寸不符时：杆式、导轨式、伸缩式和剪式替代方案

如果所需的行程不合适（对于给定空间来说太长，或者对于该机构来说太短），解决办法通常并不是“使用更大的执行器”，而是采用另一种实现该运动的方式。.

杆式直驱

默认结构：一根杆从固定主体伸出。结构简单、坚固、廉价，但其长度与行程之比最差：主体始终存在，且始终处于完全伸展状态 和 完全收起。当空间不是限制因素时，请使用此功能。.

轨道执行器

当滑块沿固定导轨滑动时，机身长度保持不变，因此该装置在移动过程中不会变长。当伸缩空间有限且负载可安装在滑块上时，这种设计非常实用。其取舍在于：开放式结构对灰尘和水分更为敏感，因此轨道执行器大多需安装在室内。.

伸缩式和多级式（升降柱）

嵌套式级段相互嵌套，因此长行程可收缩为短小的收起状态：行程为600毫米的升降柱收缩后长度约为其一半。这是对“小占地面积大行程”这一经典工程问题的标准解决方案，也是升降柱之所以存在的根本原因（典型升降柱行程：50–1,000毫米）。其代价是机械结构更为复杂，且价格高于同等规格的活塞杆装置。.

机构解决方案：剪刀机构、杠杆机构和导轨

当所需的行程完全无法实现时，应更换机构而非执行器。剪刀式或杠杆式结构能将执行机构的行程放大为更大的平台位移；工业剪刀式升降机数十年来一直采用这种设计，而基于连杆的升降机构专利早已是公开的历史。如果问题恰恰相反（行程合适但推杆发生弯曲），应增加导轨或直线轴承来承受侧向载荷，而不是为了保护推杆而降低行程。.

如果您要采购工业设备，有一项技术规格术语必须掌握：供应商会区分 最大行程 （完整的机械系列），, 工作行程 （您的应用程序实际使用的旅行方式），以及 安全行程 （工作行程加上两端的缓冲距离，以确保滑块不会猛烈撞击物理限位）。一个合理的安全行程应为工作行程加上每个电机转一圈的线性行程的大约四倍。齿轮比为3:1的高速轴所需的安全行程要比齿轮比为25:1的低速轴长得多。请以工作行程为单位进行规格说明，并明确标注安全缓冲距离，这样就能避免与供应商之间最常见的沟通误解。.

标准、定制或限位行程：如何获得精确的行程长度

假设您需要的行程为950毫米，而产品目录中提供的规格有900毫米和1,000毫米。有三种解决方案，但它们并不相同：

1. 四舍五入到最接近的标准值。这是最快、单位成本最低，却也是导致隐性设计债务最常见的原因：50毫米的缺口会被支架几何形状、铰链位置或框架所吸收，通常直到首次组装时才有人察觉。.
2. 通过电子方式限制行程。限位开关、可编程限位或基于反馈的控制均可限制行程的范围， 已使用. 它们无法增加行程：在软件中“调整行程”只会使其变短。只有在行程充足且需要保护机构时才应使用行程限制，而非在行程较短时。.
3. 指定确切的笔画。这正是供应商能力存在差异之处，而这种差异的重要性远超大多数采购人员的想象。.

以下内容往往会被供应商提供的内容所掩盖： 对于某些原始设备制造商（OEM）而言，定制笔画是家常便饭，而对另一些制造商来说却几乎不可能实现，且其定价情况与人们的预期恰恰相反。. 一家知名的北美品牌在其常见问题解答中直言不讳地指出，定制行程“通常会带来更高的成本和更长的交货周期”，而选择下一级标准尺寸通常“更实用、更经济”（Firgelli Automations，常见问题解答）。与此同时，其他制造商（通常是拥有自有模具、注塑和数控加工能力的中国OEM厂商）则将定制行程作为标准服务提供： 无最低订购量，接受单件订购，可根据要求提供免费样机制作，标准定制产品交货期为3至7天（如更换电机等复杂改动，交货期最长约15天）。.

当“向上取整”与“精确匹配”之间的差异，意味着需要对每件出货产品重新设计支架时，定制方案就不再是“高端”选择，反而成了更经济实惠的方案。决定性因素并非价格，而是供应商能否真正做到这一点。.

因笔画选择失误而导致需要重新设计的常见问题

• 行程太短。运动不完全，机构在到达终点位置前就发生卡滞，最坏的情况下甚至需要重新设计系统。这是代价最昂贵的错误，因为它往往是最后才被发现的。.
• 行程过长。会导致伸入周围结构、发生机械碰撞，以及造成空间和成本的浪费。行程过长还会增加前文所述的悬臂风险，即使行程本身没有问题，也会缩短使用寿命。.
• 忽略安装几何参数。只测量可见距离，却忽略了支架、铰链偏移量或30°的安装角度。5–10%标准中设置公差范围正是为了应对这种情况；若忽略这一点，公差将使你的设计无法实现。.
• 暂不考虑公差和温度因素。执行器±3毫米的制造公差，加上冬季与夏季之间机构产生的热膨胀，会悄无声息地“吸收”原本“刚好合适”的行程，直到某天再也无法“吸收”为止。.
• 跳过测试。在投入生产前，先手动移动机构（如果手动操作时出现卡滞，通电后卡滞现象会被掩盖），然后进行至少20个带实际负载的运行循环，其中包括故障模拟：运动受阻、断电、限位开关故障。一个能运行一次的原型机可以验证一个构想；而经过20个带实际负载的运行循环，才能验证设计方案。.

正确应对中风的商业价值分析

一旦进入采购阶段，这些就不再是纸上谈兵了。请考虑一旦出现失误所带来的实际成本结构。.

如果行程偏差达到一个标准步长，就必须对支架或机构进行重新设计。这种重新设计会影响到该执行器所安装的机器的相关图纸、原型、验证以及进度安排。项目即使仅延误几天，其造成的损失通常也超过标准行程执行器与定制行程执行器之间的价格差，这就是为什么在定价时，认为“定制即高端”这一假设恰恰是本末倒置的。 后果 而不是那个部件。.

市场环境表明，应将冲压工程视为一项常规服务，而非罕见业务。2022年全球电动执行器市场规模估计约为$2.55亿美元，预计到2029年将达到约$3.30亿美元（QYResearch，据雅虎财经报道）：买家群体正在不断扩大，其中大多数人将发现本文所涵盖的相同尺寸选型经验。长期发展趋势不言而喻：价值所在在于定制化和针对特定应用的工程设计，而非目录标准化。.

在采购方面，这体现在供应商评估表上的三行内容： 定制笔画的供应情况、最低订购量以及原型制作周期。. 这三个问题比任何宣传册都能起到更好的筛选作用。所谓“定制能力”，意味着拥有自有的模具、注塑成型和数控加工能力：正是这些实体基础设施，使供应商能够在几天内（而非几周）完成非标准行程的原型制作。只需询问“由谁负责原型制作”，您就能通过一次通话就区分出工程制造商和贸易公司。.

Hoodland 正是按照我们刚才描述的方式制造线性执行器。我们的产品线涵盖 25–2,000 毫米的行程范围，且接受单件订单，无最低订购量要求。非标准行程的产品由我们内部的模具、注塑和数控加工部门自主制作原型。标准定制产品可在 3–7 天内发货；复杂的定制工作（例如使用不同类型的电机）则需要约 15 天。如果您目前正在为机械装置选型，, 我们的定制笔画工程页面 详细介绍了我们可以做出哪些改变，或者你可以 请将您的安装和行程要求发送给我们 我们将与您一起学习几何知识。.

因此，决策规则很简单：根据机构的实际运动来确定冲程大小，确定 后果 在圆角处理方面，应将定制笔画视为评估标准，而非额外优势。能够满足这一要求的供应商才值得洽谈。如果您目前处于中等规格阶段，请将笔画和安装要求发送给Hoodland，几天内即可收到关于原型制作的决定，且无需设定最低订购量。.
