在复杂而又充满风险的电气工程环境中，保护系统免受异常电气操作的影响不仅是一个最佳实践问题，也是一个强制性的监管规定和系统设计的基石。无论您是在设计高压工业配电盘，还是在设计消费类电子产品的紧凑型印刷电路板 (PCB)，抑或是在为下一代电动汽车 (EV) 充电站设计电源矩阵，了解过流的精确机制都是必不可少的。.
本综合指南深入探讨了与过流保护有关的物理学、元件选择、技术规格和监管标准。本文将为工程师、系统集成商和技术采购专家提供在任何特定应用中选择特定过流保护装置 (OCPD) 的必要知识，具体方法是解构不同故障条件之间的基本差异并剖析当前可用的先进保护装置。.
什么是过流保护，为什么它必不可少？
过流保护的核心是防止电流超过设备的额定容量或导体的安培容量。当电路的电流超过其设计的工作极限时，直接后果就是温度迅速升高和巨大的电动应力。在这种情况下，重要的哨兵就是过流保护装置（OCPD），它可以在电流对设备造成不可挽回的损害之前自动切断电流。.
为了了解为什么需要这样做，有必要研究一下电路的物理原理。焦耳第一定律指出，导体产生的热功率与电流和电阻乘积的平方成正比。由于电流系数是平方的，因此即使电流稍有增加，热能也会以指数形式激增。如果不加以控制，这种热能积累会迅速降低导线绝缘、熔化焊点、破坏敏感的半导体连接，并最终点燃周围的可燃材料。.
除了热破坏之外，严重的过流事件还会产生巨大的磁力。两根平行导线之间的故障电流电动力可以大到使铜母线剧烈弯曲、绝缘体断裂、外壳炸开。因此，过流保护装置不仅要确保电线不会过热，还要确保防止设备发生机械爆炸和电气火灾。.
资本设备的生命周期进一步凸显了过流保护的重要性。变压器、工业电机和昂贵的自动化生产阵列都高度依赖于稳定的电源。如果过流保护器尺寸不合适或存在故障，可能会导致 “骚扰性跳闸”，从而造成昂贵的运行成本，更有甚者，可能根本不会跳闸，从而造成价值数百万美元的设备损失。因此，过流保护是运行可靠性、人员电气安全和资产寿命的绝对最低要求。.
3 种主要过流类型：过载、短路、接地故障
在初学者中最普遍的误区是混淆了 “过载 ”和 “短路 ”这两个术语。但在工程学上，它们是完全不同的物理现象，需要采取不同的保护措施。了解这三种主要故障条件是正确选择 OCPD 的第一步。.
- 超负荷
过载是指设备运行时的电流大于正常的满载额定电流，但电流仍被控制在正常的载流路径内。这通常是一个逐步渐进的热过程。举例说明，当传送带电机被机械锁定或被迫输送比设计要求更重的负载时，它会通过电网产生过大的电流，以产生所需的扭矩。过载通常介于电路额定连续电流的 135% 和 600% 之间。由于热量积累缓慢，过载保护装置具有 “反时间 ”特性，即允许较小的过载持续较长时间（以适应无害的临时过载，如电机启动），但随着过载大小的增加，过载保护装置会很快失效。.
- 短路
短路是指在两个不同电位的导体（如线路对线路或线路对中性线）之间建立起一条非预期的、近乎零电阻的通路，这是一种剧烈的瞬时事件。由于电阻急剧下降，根据欧姆定律，电流会激增到天文数字，通常在几毫秒内就会达到数千或数万安培。这种巨大的冲力不会通过通常的负载。短路能量将导致瞬间电弧、金属气化和可能的爆炸。针对这种严重过流情况的保护措施必须几乎是瞬时的，依靠磁性或快速作用的固态机制，在峰值泄放能量摧毁基础设施之前清除故障。.
- 接地故障
接地故障是一种特殊形式的短路，其中不需要的导电路径位于未接地导体与大地/地线（例如机器的金属底盘）之间。接地故障特别隐蔽，因为如果接地路径阻抗较高，故障电流可能非常低。虽然 2 安培的接地故障可能不会触发标准的 20A 断路器，但对于触及通电底盘的人类操作员来说，足以造成致命的触电伤害。因此，专门的接地故障保护装置是基于感知输出电流和返回电流之间不平衡的能力，而不仅仅是绝对电流大小。.
过流类型对比分析
| 特点 | 超负荷 | 短路 | 接地故障 |
| 当前倍数 | 额定电流的 1.3 至 6 倍 | 额定电流的 10 倍至 1000 倍以上 | 可以很低（毫安）到很高（千安） |
| 触发条件 | 机械束缚、负载过重、电路中添加过多设备 | 绝缘故障、相导体的物理桥接、母线上的工具掉落 | 绝缘击穿、湿气侵入、连接相位与底座的接地路径受损 |
| 持续时间/旅行时间 | 秒至分钟（反向时间延迟） | 毫秒（≤ 10ms - 20ms 典型值） | 毫秒至秒（取决于生命安全与设备保护阈值） |
| 潜在危害 | 隔热性能逐渐退化，最终导致热火灾，设备寿命缩短 | 弧闪、爆炸性物理破坏、灾难性设备气化 | 人员受到致命电击，故障点局部燃烧 |
过流保护装置 (OCPD) 的主要类型说明
过流保护装置并非放之四海而皆准。从高耸的配电开关设备到紧凑的印刷电路板 (PCB)，选择正确的过电流保护装置需要进行微妙的平衡。工程师必须权衡 响应时间 (设备清除故障的速度）、 分断额定值 (设备可安全中断而不自毁的最大故障电流），以及 可重置性 (故障发生后是否必须更换设备，还是只需重置即可）。.
传统保护：保险丝和断路器
- 保险丝
保险丝是最古老但仍然最可靠的过流保护方式。保险丝是一种牺牲型装置。保险丝主体内部装有精密的金属元件（通常为银或铜合金），周围环绕着硅砂等熄弧介质。当遇到过大电流时，焦耳热会熔化元件，从而断开电路。.
保险丝以其惊人的额定分断能力（通常能够安全阻止 200kA 至 300kA 的短路电流）和安培平方秒清除能量来定义，后者用于测量故障期间允许通过的热能。限流保险丝的反应速度非常快，可能会在交流电的半周期内（不到 4 毫秒）熔化并清除灾难性的短路。其主要缺点是，保险丝一旦熔断就会失效，必须进行物理更换，如果备件不易获得，可能会导致长时间停机。.
- 断路器
与保险丝不同，断路器是可复位的机械开关。热磁断路器是工业和商业中最常用的类型。这些设备使用两种不同的跳闸机制来处理过载和短路。.
为实现过载保护，它们采用了双金属带--两种不同的金属熔在一起，在过电流加热时以不同的速度膨胀。这种不均匀的膨胀会导致金属带弯曲，最终在设定的延时后使闭锁装置跳闸。它们使用磁性螺线管提供短路保护。在发生大的短路尖峰时，浪涌会在线圈中产生强大的电磁场，衔铁会瞬间被电磁场吸引，使断路器在 10 至 20 毫秒内断开。虽然标准机械断路器因其复位性而非常方便，但与高级工业保险丝相比，其最大分断额定值通常较低，而且体积较大。.
固态解决方案：电子保险丝和 PTC
- 电子保险丝
电子保险丝是硅基集成电路，利用内部功率 MOSFET 主动管理和限制电流。它们不依赖熔化金属或弯曲双金属条。.
由于电子保险丝受半导体逻辑控制，其响应时间可达微秒（µs）甚至纳秒级。它们可以瞬间限制电流，保护敏感的 DSP 或微处理器。此外，电子保险丝通常还集成了其他功能，如欠压锁定（UVLO）、过压箝位和压摆率控制，以防止数据中心服务器在 “热插拔 ”操作过程中产生浪涌电流。.
- PTC (聚合物正温度系数 设备)
PTC 俗称自恢复保险丝，在消费电子产品、USB 端口和汽车线束中无处不在。它们由特殊的导电聚合物矩阵组成。在正常条件下工作时，聚合物紧密排列，电阻非常低。然而，当元件温度因过电流事件而升高时，聚合物会发生相变，并高速膨胀。这种膨胀会破坏导电路径，导致电阻呈指数级飙升（使设备跳闸并将电流降至安全涓流）。一旦断电，设备冷却，它就会自动复位到低电阻状态。PTC 虽然非常方便，但其响应时间比电子保险丝慢，而且在多次跳闸后会出现 “电阻漂移”（基线电阻永久性轻微增加）。.
工业电网保护：过流继电器
- 过流继电器
在中高压配电网络中，故障检测的逻辑与电路中断的物理机制是分离的。过流继电器是电网保护方案的智能 “大脑”。它们本身不会中断主电源，而是通过电流互感器 (CT) 持续监控线路电流。.
当检测到过电流时，继电器会根据其编程计算严重程度和时间，并向大规模空气断路器 (ACB) 或真空断路器 (VCB) 发送低压跳闸信号，以隔离故障。这些系统在很大程度上依赖于标准化的 ANSI 设备编号： ANSI 50 表示瞬时过流保护，而 ANSI 51 表示时间过流保护。现代微处理器类型的继电器使工程师能够对非常复杂的跳闸曲线进行编程，包括定时或反定时最小时间 (IDMT) 特性，从而为整个发电厂或制造设施中多个保护区域的协调提供绝对的准确性。.
如何为您的应用选择合适的 OCPD
正确选择过流保护装置是一项严格的数学分析程序。猜测或仅仅匹配导线的安培数是一种危险的疏忽。工程师必须严格遵守选型准则，深入分析瞬态系统行为，以确保安全，同时不会造成跳闸干扰。.
125% 尺寸规则
作为基准，NEC 等电气规范规定，OCPD 的大小必须能够处理 100% 的电气设备非连续负载和 125% 的连续负载（工作 3 小时或以上的任何负载）。公式一般表示为
I_OCPD = (125% × I_Continuous) + (100% × I_Non-Continuous)
例如，如果一个商业照明面板的连续电流为 40 安培，则断路器的大小必须至少为 50 安培（40A × 1.25）。这样可以防止断路器的内部热机制在持续、接近极限的发热情况下发生损坏。.
解码时间-电流曲线 (TCC)
要真正选择正确的设备，工程师必须掌握时间-电流曲线 (TCC)。TCC 是一个对数图，其中 X 轴代表电流（单位为安培或额定电流的倍数），Y 轴代表设备跳闸所需的时间（单位为秒）。.
在确定电机 OCPD 的大小时，TCC 非常重要。电机开始旋转时需要巨大的浪涌电流，有时称为锁定转子安培（LRA），可能是正常满载安培（FLA）的 6 至 8 倍。如果您选择的断路器具有 “快速 ”跳闸曲线，则电机的启动浪涌将与断路器的跳闸区相交，导致每次开机都出现跳闸故障。根据 TCC 的解释，您可以选择具有延迟热特性的 “电机电路保护器”，它可以安全地承受 5 秒钟的浪涌，但在真正发生短路时仍会主动跳闸。.
基本选择清单
在采购 OCPD 时，应严格评估这些技术参数：
- 额定电压 OCPD 的额定电压必须等于或高于系统电压。如果断路器的额定电压为交流 240 伏，那么如果要断开交流 480 伏的故障，断路器就会爆炸失灵，因为内部间隙的宽度不足以熄灭高压电弧。.
- 额定电流（持续电流）： 设备在不跳闸的情况下可连续承载的最大电流，通常受上述 125% 规则制约。.
- 分断额定值（AIC - 分断安培数 容量): 这可能是最重要的安全措施。当设备的变压器在发生死区短路时能够输出 50,000 安培的电流时，断路器的 AIC 必须严格控制在 50kA 以上。当 10kA AIC 断路器试图清除 50kA 故障时，外壳将破裂，无法阻止电流，并留下致命的弹片和弧闪威胁。.
- 环境 因素： 考虑环境条件和温度降额。如果将标定温度为 40°C 的热断路器安装在温度为 60°C 的闷热锅炉房内，则会在较低的电流下跳闸。.
OCPD 的主要电气标准和 NEC 合规性
电气工程最重要的是合规。认证不合格的 OCPD 是一种责任，将无法通过市政检查，保险单也将被取消。监管环境对国际设备设计至关重要。.
NEC 第 240 条（《国家电气规范）
特别是《国家电气规范》（NFPA 70）、, 第 240 条 过电流保护过流保护, 在北美，第 240 条是一个关于过流保护的选型和应用的监管机构，引起了激烈的争论。第 240 条的基本原则是，应在供电点对设备和导线进行保护。它明确详细地规定了特殊情况下的保护计算方法，例如复杂的 “分接规则”（如 10 英尺和 25 英尺分接规则），在这种情况下，较小的导体可以在非常严格的长度、外壳和安培数限制下从较大的馈电断路器上分接，而无需在分接点增加一个断路器。.
UL 489 对 UL 248 对 UL 1077
保险商实验室（UL）确定了设备安装必须达到的高标准测试。.
- UL 489（塑壳断路器）： 该标准规定了保护分支电路的严格准则。UL 489 断路器应能切断市电中的巨大短路电流，并能经受严酷的耐久性测试。.
- UL 248（低压保险丝）： 该标准由多个部分组成，涵盖了从电机控制器中使用的 J 级快速熔断器到主配电板中使用的 L 级大型熔断器的所有产品，确保维持特定的熔断能量限制。.
- UL 1077（辅助保护器）： 必须注意的是，UL 1077 设备与 UL 489 断路器外观相同，但 不 允许用作主分支保护。它们是严格意义上的 “辅助”，必须由 UL 489 装置或保险丝提供支持。误用 UL 1077 装置是一种常见的危险违规行为。.
面向全球市场的 IEC 标准
在国际项目中，标准由国际电工委员会（IEC）制定。最重要的工业低压断路器标准是 IEC 60947-2, 该标准非常重视极端短路条件下的运行性能（定义了极限短路分断能力和服务短路分断能力等参数）。另一方面、, IEC 60898 该标准对用于家用和其他类似用途的断路器进行规范，在这些用途中，无指导操作需要一种替代的安全测试方法。.
电动汽车充电和工业系统的直流过流保护
尽管交流（交流电）过流保护已完善了一个多世纪，但可再生能源和电动汽车的爆炸式增长已将重点猛烈地转移到直流（直流电）保护上。与交流保护相比，直流过流保护在工程设计上面临着更大的挑战。.

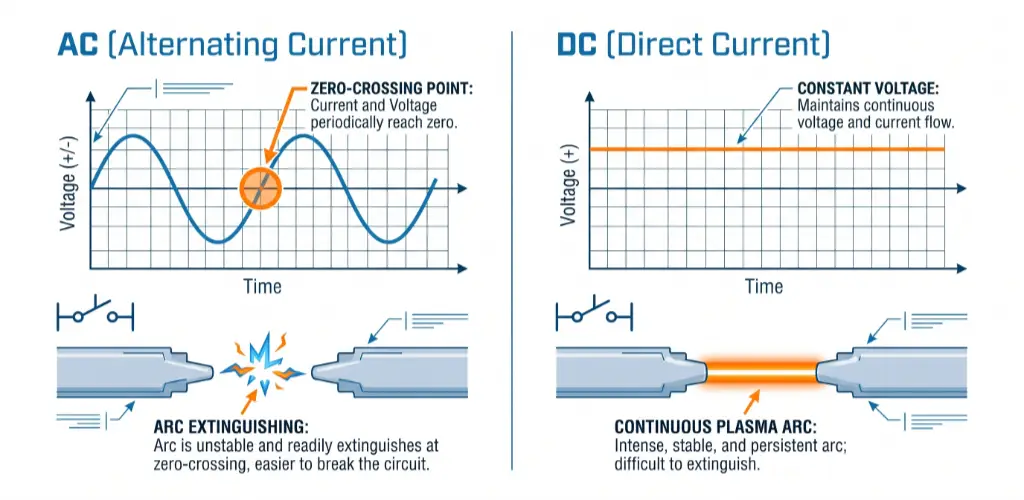

在交流电路中，电压每秒自然过零 120 次（在 60Hz 系统中）。当机械断路器在交流故障期间断开时，所产生的电弧会在其中一次 “过零 ”过程中自然熄灭。然而，直流电是一种连续、不间断的电流。当断路器在 1000 V 直流电压下短路断开时，电弧不会自行熄灭，而是会猛烈地维持，烧毁触点并跳过气隙。.
电动汽车充电挑战
现代电动汽车快速充电基础设施受 OCPP（开放式充电点协议）等协议管辖，并采用 CCS（组合充电系统）或 NACS（北美充电标准）等硬件标准，可处理巨大的直流负载。要将 350 千瓦至 500 千瓦的功率输入汽车电池，需要巨大的电压（直流电压高达 1000 伏）和数百安培的电流。.
这些装置需要极为专业的直流接触器与精密的烟火保险丝（火烧保险丝）相结合来保护。当电动汽车充电矩阵发生灾难性故障时，车辆遥测或充电器控制器会在烟火熔断器内发射小型爆炸物，在不到 1 毫秒的时间内物理切断母线。这种断开速度快得令人难以置信，是避免死区短路的唯一方法，因为死区短路会使充电电缆和车载锂离子电池陷入失控的热失控事件。.
太阳能 PV 和电池 储能 系统（BESS）
同样，商用太阳能光伏阵列和大型电池存储场也需要精确的直流过流策略。太阳能电池板的独特之处在于其短路电流略高于工作电流。因此，必须在汇流箱中战略性地部署专门的 “光伏熔断器”（设计用于中断低电平直流故障，而不依赖于大规模浪涌）和双向直流断路器，以防止反向电流馈电，即健康的电池板将能量倾泻到遮蔽或短路的相邻电池板串中。.
与 Hoodland 一起采购可靠的过流保护解决方案
在设计复杂的工业电源矩阵、高度自动化的医疗设备或高需求设置（如可调节的智能家居和商业环境）时，依赖通用保护装置或集成度低的电机会带来严重的合规性和安全风险。要防止电机烧毁、机械损坏或电气危险，精确的电流协调和智能故障清除是必不可少的。.

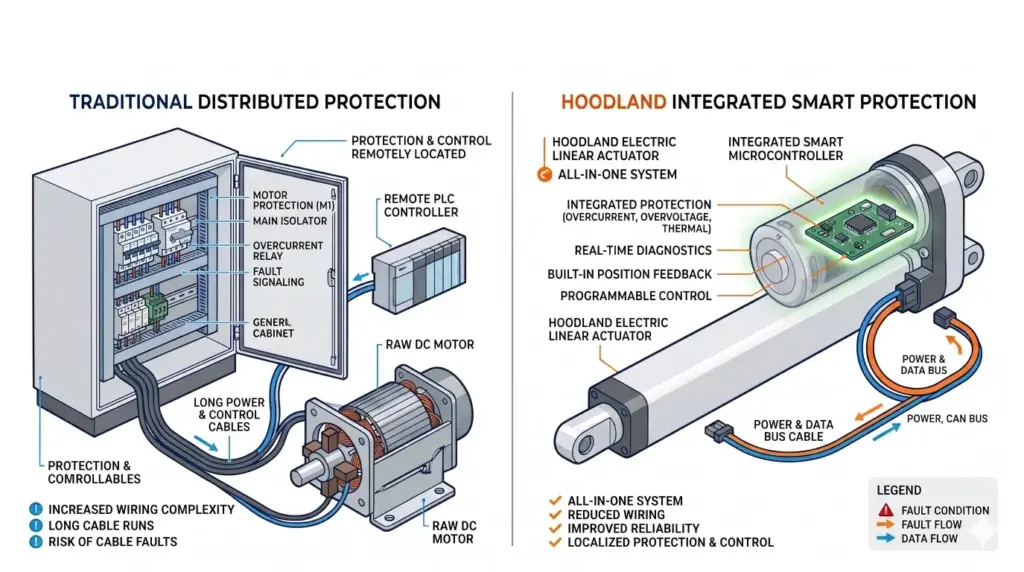

胡德兰 Hoodland 的工程师制造高质量的电动线性执行器和完整的控制系统，专门用于满足这些要求极高的环境。Hoodland 不提供单独、零散的部件，而是专注于提供经过审核、技术精确的全套电动解决方案，并配备先进的内置智能过流保护装置。.

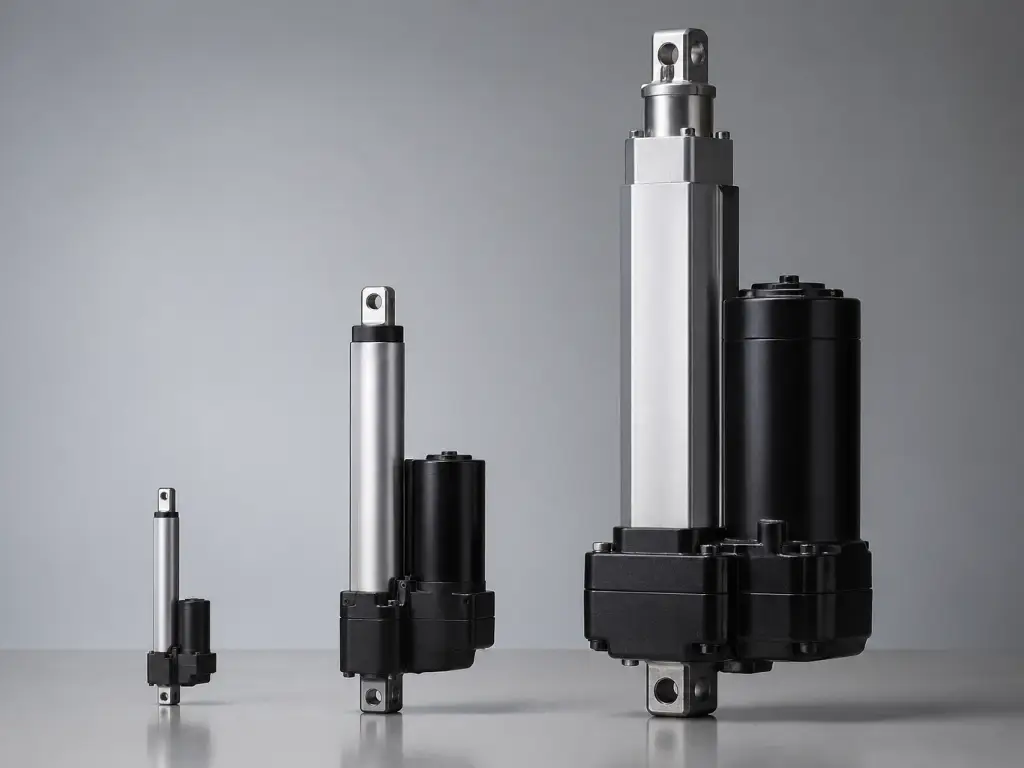

- 集成智能过流保护： Hoodland 的专有控制系统是线性推杆的 "大脑"。无论使用的是微精密 IP70/IP800 系列还是重型 IP6000 系列（可提供惊人的 6000N 推力），控制器都会持续测量电流。如果执行器遇到突然的物理障碍，导致电机瞬间产生巨大的电流峰值，Hoodland 内置的过流保护装置将自动停止系统。这种主动监测可防止电机烧毁，保护结构完整性，并确保医疗和人体工程学应用中的用户安全。.
- 严格的监管和 安全 遵守规定： 胡德兰的产品严格按照 ISO 9001 质量管理体系。他们的零件经过全面认证，符合 CE (包括低电压指令 LVD 和 EMC）和 RoHS, 这将使它们能够轻松通过欧洲和国际市场的监管壁垒。.

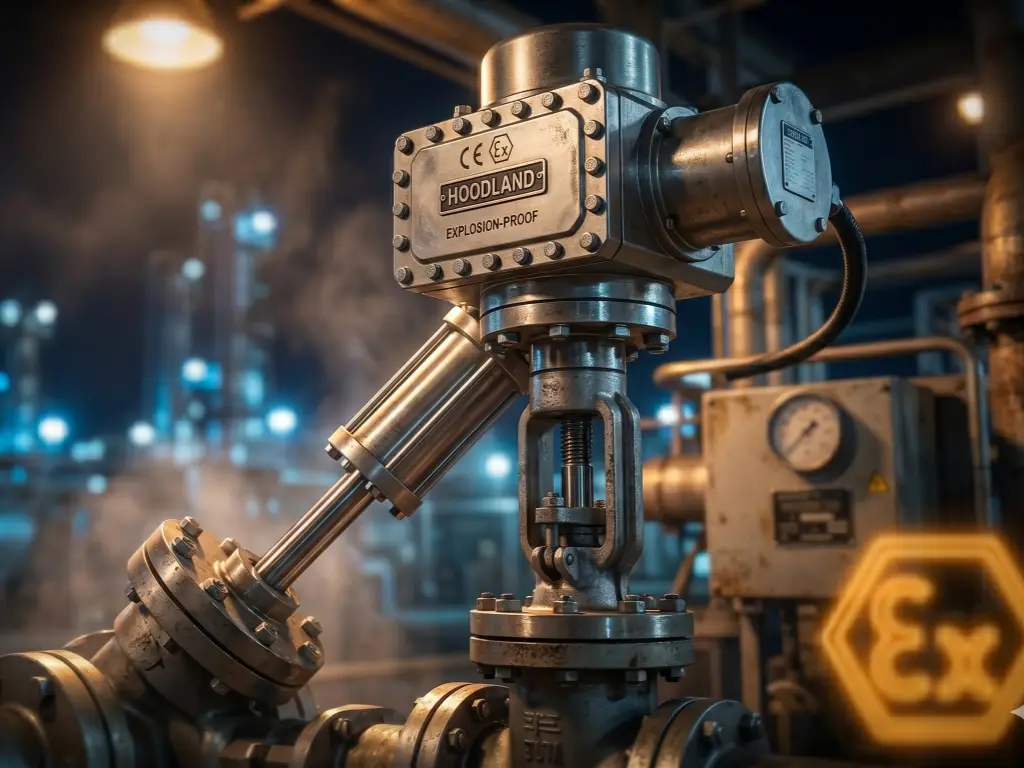

- 专业化 环境安全: 胡德兰拥有专门的产品系列，包括 Ex ib IIA T6 Gb 防爆认证 用于石油化工或采矿等高挥发性行业。这一高级别安全标准表明，电气和外壳设计足以避免任何内部电弧、热失控或过流事故引发爆炸性气体环境。.
- 工程优先的定制： 与缺乏灵活性的标准目录相比，Hoodland 在深度定制方面处于领先地位。由于他们可以整合精确的位置反馈（霍尔传感器/电位计），以协调各个单元，还可以拨出精确的冲程长度和速度，因此他们可以确保机电一体化完美地满足您的特定需求和特定机器所需的负载和电流限制。每个单元在出厂前都要经过 2 小时的严格老化测试，以确保设计寿命超过 30,000 次。.
准备好优化您的智能机电设计了吗？请咨询我们的工程团队，了解您的负载要求、系统集成需求以及下一个定制项目的安全参数。.
常见过流设备故障和跳闸的故障排除
即使是计划最周密的电气系统，在某些时候也会发生过流跳闸。对于维护工程师和设施管理人员来说，快速诊断断路器跳闸或保险丝熔断的根本原因对于恢复运行和避免重复故障至关重要。.
- 区分骚扰性跳闸和真正的故障
最常见的投诉是断路器 “不断跳闸”。诊断的第一步是确定断路器是出现了骚扰性跳闸，还是对合理的电气危险做出了反应。当富含谐波的负载（如变频驱动器或大型 LED 照明灯组）扭曲了电气波形，使先进固态断路器内部的微处理器感到困惑时，通常会发生骚扰性跳闸。此外，如果多台重型电机同时启动，它们的瞬态浪涌电流之和可能会超过断路器的短时延时设置，从而在没有实际故障的情况下触发跳闸。在这种情况下，可通过更改可调式跳闸装置上的时间-电流曲线 (TCC) 延迟设置来解决问题。.
- 诊断超负荷与超载. 短路 旅行
如果热磁断路器跳闸，通常可以通过断路器复位后的表现来推断故障类型。.
- 如果您试图立即重置断路器，但断路器拒绝闭锁（感觉有弹性或立即折回），则断路器很可能在以下情况下跳闸 超负荷. .内部的双金属片仍处于高温和弯曲状态。您需要花几分钟时间让金属冷却下来并恢复原状，然后锁舌才能啮合。.
- 当断路器立即跳闸，但在负载接通的几毫秒内又猛然跳闸（通常伴随着一声机械巨响和面板后面的闪光），那么您就遇到了故障。 短路 或接地故障. .不要反复尝试复位。反复将断路器合闸至死机短路状态会降低内部触点的性能，并有发生弧闪爆炸的危险。.
- 高级故障排除技术
当怀疑出现死区短路时，应使用高压绝缘电阻测试仪（Megger）检查所有相线与地线之间的绝缘完整性，同时完全确保电源安全。端子连接松动是另一个隐患。松动的接线片会增加局部电阻，从而产生巨大的短路电流。 I²R (电流平方乘以电阻）的热量直接传导至断路器的热敏元件，导致断路器过载跳闸，即使测量到的电路电流远低于额定最大值。利用热像仪（红外热成像）对负载下的操作面板进行热成像，是一种极好的预测性维护策略，可在这些发光的高电阻连接导致热跳闸或起火之前将其发现。.
- 衡量 “的危险”
故障排除中最糟糕的情况是，人们认为跳闸的断路器 “太小”，于是随意将 20A 断路器换成 30A 断路器，以确保设备继续运行。断路器的规格是专门用来保护电路中最薄弱的环节--通常是线规。现在，在不扩大导线尺寸的情况下，通过增大 OCPD 的尺寸，导线将充当保险丝，这将逐渐熔化导线的绝缘层，并导致不可避免的火灾。对 OCPD 尺寸的任何更改都必须附带完整的 NEC 负载计算和热分析。.
