每款电动线性执行器的工作原理都相同：直流电机驱动导螺杆旋转，导螺杆则推动连杆进行伸缩运动。围绕该连杆构建的控制系统，既是项目实现的关键，也是项目遇到瓶颈的所在。以下是您实际所需的解决方案，从只需十分钟即可布线的两线制系统，到能将定位精度控制在几分之一毫米以内的闭环系统，一应俱全。.
真正需要控制的是什么：力量、方向和界限
首先，关于范围说明：“执行器”一词在气动和液压领域中也有所涉及。气动缸需要气源和阀组；液压单元则需要泵和方向控制阀。本指南涵盖 电动的 线性执行器——即那种由直流电机和导螺杆组成的装置，应用范围从站立式办公桌到工厂自动化无所不包——其整个控制问题可归结为三点：功率、方向和限位。.
方向才是全部的秘诀。. 直流线性执行器是一种两线制设备。单向施加 12 V 电压，推杆会伸出；反转极性，推杆则会缩回。本文中提到的每种控制方法——开关、继电器、H 桥、控制器、PLC——都只为实现一个目的：以受控的方式交换这两根导线的极性。.
因此，最小可行系统由三个组成部分构成：
- 一个电源 与执行器的额定电压相匹配——12 V 和 24 V 直流电压可满足绝大多数设备的需要。.
- 一个 DPDT（双极双掷）开关 手动反转极性。正如汤姆森线性所言：“许多直流和交流执行器只需一个电源和一个双极双投（DPDT）开关即可工作”（汤姆森直线, 未注明日期）。.
- 内置限位开关 在行程极限位置，系统会自动切断电源——这是大多数直流执行器的标准配置，也是为何裸机执行器在达到行程极限时不会自行损坏的原因。.
四步完成最简系统
这个最简系统虽然完整，但功能也极为有限。它仅在两个机械端点处停止，绝不会在中间位置停顿。它没有速度控制功能，没有反馈机制，且必须有人工干预。如果您的应用需要更多功能，下一级系统将增加第一个真正的组件：自动方向控制。.
方向、极限与功率：三个组成部分
一旦人工操作不再是确保可靠性的方案，你就得开始采购零部件了。有三类零部件至关重要，其重要性排序如下。.
自动反向：继电器、H桥和接触器
DPDT开关的功能由两个继电器来实现：一个驱动推杆伸出，另一个驱动推杆收回。线圈由您的控制信号进行切换；触点则承载执行器的电流。这里需要澄清一个常见的误解——您可能会在某个论坛上看到“至少需要2个继电器”，从某家制造商那里听到“一个DPDT开关就够了”，而另一家制造商则表示“两个继电器必不可少”。这三种说法实际上都指同一个物理事实：双线直流执行器需要极性反转，而开关、一对继电器或H桥都是实现这一功能的等效方案。选择哪种方案是电流问题，而非物理问题。.
- 开关或继电器的额定值 高于执行器的峰值（失速）电流 — 请查阅技术规格表；导致额定值不足的组件损坏的不是额定负载电流，而是失速值。.
- 如果以后想实现速度控制，建议使用H桥——PWM需要驱动器，而不是继电器。.
- 只有在切换数十安培的电流时，才会使用接触器，这意味着需要使用大型工业执行器。.
限制：内置、外部或软限制
内置限位功能是裸机执行器开箱即用且安全的理由。外部限位功能用于在其他位置停止其运行。软限位功能用于停止其运行 任何地方 ——但它们需要反馈，这也是第五站的主题。如果你在问“如何设置限位”，答案其实是层层递进的：两端使用内置限位开关，自定义位置使用外接微动开关，当已有反馈时则采用软限位。试图让一种方法承担另一种方法的职责，往往会导致线路烧毁——新手帖中频繁出现的“是否需要限位开关”的困惑，几乎总是源于将内置限位开关与外接限位开关混淆了（r/arduino, 2025).
| 方法 | 栖息地 | 何时才算够 | 当它失败时 |
|---|---|---|---|
| 内置（机械式或电子式） | 在执行器外壳内，发生完全伸出/缩回时的跳闸 | 足以满足两档行程；无需额外布线 | 仅涵盖两端；绝不在中段停顿 |
| 外部微动开关 | 由您在划桨动作的任何阶段进行控制 | 自定义停止位置；直接切断控制电路 | 需要进行机械安装并仔细布线；如果限位开关接线错误，可能会导致开关短路（这是初次尝试项目时常见的失败原因） |
| 控制器中的软限值 | 在固件中，根据反馈 | 任意位置，包括行程中段；无需额外硬件 | 需要位置反馈和控制器；若仅使用两线制执行器则毫无用处 |
功率：电压、电流和占空比
电压必须与执行器的额定值完全匹配。电流是需要预留的资源：将执行器的堵转电流与同一电源供电的其他设备电流相加，然后根据总电流值确定导线和保险丝的规格。占空比是人们通常不会预留的参数，直到设备烧毁才会引起重视。标准电动线性执行器的额定占空比在10%到25%之间——这意味着每10分钟的周期内，运行时间为1–2.5分钟，其余时间用于冷却（Firgelli 自动化公司, （2026年）。一旦超过该限值，电机绕组就会过热——绝缘性能会下降，而温度比额定温度高出10°C，绝缘寿命就会大致减半（根据阿伦尼乌斯热老化模型，IEEE 117）。如果要求一个25%型执行器连续运行，它不会缓慢退化，而是会直接失效：先是运行速度变慢，接着电流增大，最终停止运转。.
一个初学者的经典案例：两个继电器，其中一个接线方向反了，且电源未安装保险丝。结果——继电器烧毁，执行器失效。在给任何设备通电之前：请对照继电器数据手册核对接线图，并在电源上安装额定值为执行器额定负载电流1.5倍的保险丝。.

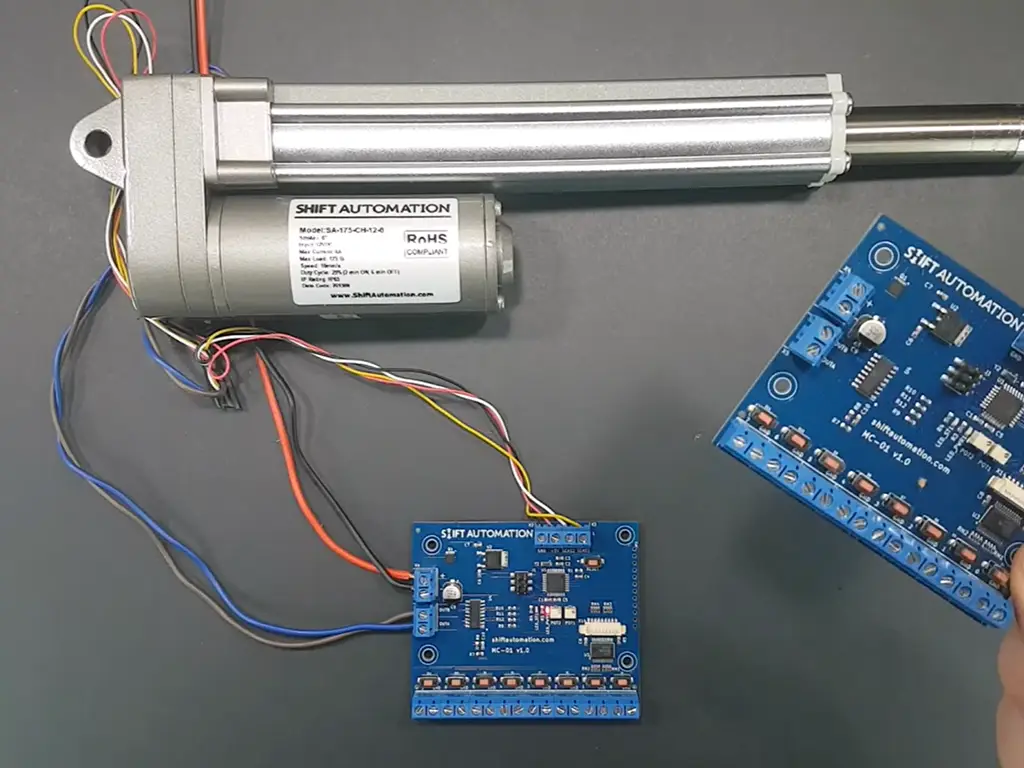

程序控制：微控制器与控制箱
一旦需要按钮、遥控器、记忆位置或多执行器同步运动，你就需要从电路转向程序。通往这一目标的道路有两条。.
自己动手做： 一个微控制器（Arduino类或树莓派）驱动继电器板或电机驱动器，并通过PWM控制转速。这是互联网上文档最齐全的实现路径，能让人学到最多，当项目仅需一个单元且时间成本较低时，这也是正确的选择。其局限性很明确：PWM通过调节电压来控制转速，而在低速时直流电机的扭矩会下降——在负载下运行缓慢的执行器可能会直接卡死。.
购买一个控制箱： 一种集成单元，包含变压器、继电器、手持控制器或遥控器，通常还具有记忆位置和同步通道功能，设计用于直接安装在12/24 V执行器上。控制盒是商用产品（家具、电梯、可调节工作台）实际制造的核心组件。在指定控制盒时，关键参数包括：输入电压（110/220 VAC 输入，12/24 VDC 输出，或直流直连）、通道数（每个执行器一个通道），以及若需位置记忆功能，该控制盒是否支持接收执行器的反馈信号。.
关于权衡的一句话：当功能列表较短且仅需一个实例时，自己开发；当它必须在已上市的产品中可靠运行时，则购买现成的解决方案。.
不确定您的项目需要哪种控制级别？
请提供行程、负载和占空比——我们将标注执行器需要内置哪些参数。.
您实际上需要哪种控制级别？
到目前为止，你已经了解了这五个层次——开关、继电器电路、控制箱、微控制器、PLC。问题在于你的项目属于哪一类，而要得到一个诚实的答案，只需问一个问题： 杆子应该停在哪里？
| 控制级别 | 您添加的内容 | 就在……的时候 | 何时应重新考虑 |
|---|---|---|---|
| 手动 DPDT 开关 | 电源 + 开关 | 两位置行程，必须有人值守 | 任何自动计时功能，任何行程中途停止功能 |
| 继电器电路 | 2个继电器 + 限位开关 + 带保险丝的电源 | 自动两点位移动，小排量 | 高精度定位、高循环率 |
| 控制箱 | 封装式继电器 + 远程/存储/同步 | 消费品及商用产品（家具、医疗、家居） | 您需要工业协议或I/O |
| 微控制器 | 开发板 + 驱动程序 + 代码 | 一次性原型、学习、物联网式控制 | 您需要认证、支持或规模扩展 |
| PLC + 反馈 | 数字I/O/模拟模块 + 位置检测 | 生产设备、可重复定位、机器安全 | 单件式爱好项目 |
示例：一台电视升降机每天往返两端几次——此时开关或继电器级别的规格已超额设定。一扇必须停在传感器设定位置的电动门需要带反馈的控制器，因为两种限位开关方案都无法覆盖行程中间段。一个装配单元，每个循环将工装定位在±0.5毫米范围内，且每班次都会进行升降操作，从一开始就是闭环控制的问题——而这正是执行器开始需要在出厂时就内置反馈选项，而不是后期加装的级别。.
这绝非一个日益缩小的市场问题。2025年，全球线性执行器市场规模为671.1亿美元，预计到2030年将达到913.6亿美元，复合年增长率（CAGR）为6.37%（摩多情报局, （2025年）。越来越多的机器中安装了更多的执行器，这意味着需要指定更多的控制系统，也有更多工程师需要做出这一具体决策。.
全球线性执行器市场
671.11亿美元
2025年的市值
913.6亿美元
预计到2030年
6.37%
CAGR
来源：Mordor Intelligence，2025年
反馈与闭环：当简单的开关已无法满足需求时
正是在这一点上，执行器控制不再仅仅是布线工作，而是成为了一门工程学科。当你的连杆必须在任意位置停止时——尤其是当它必须 返回 在断电后要恢复到那个位置——开关是帮不上忙的。你需要知道拉杆的位置。.
反馈谱
这种分类方式有其逻辑：相对式传感器（霍尔传感器、增量式编码器）只能告诉你移动了多远，因此无法在断电后告知当前位置。绝对位置——如果设备必须在断电后恢复运行，则必须具备此功能——则需要使用绝对式编码器或归零程序。最昂贵的方案（LVDT）之所以使用率最低，是有原因的：在大多数应用中，你为这种精度付出了代价，却根本用不上。.
| 选项 | 信号 | 精度等级 | 费用等级 | 失效模式 |
|---|---|---|---|---|
| 电位器 | 模拟（例如 0–10 V），与位置成比例 | 粗糙、廉价 | 低 | 适合旅行时穿着 |
| 霍尔效应传感器 | 数字脉冲（正交：计数+方向） | 中型 | 低 | 非接触式，但脉冲是相对的——断电时会丢失位置 |
| 增量式编码器 | 脉搏计数 | 高 | 中型 | 上电后需要归位 |
| 绝对式编码器 | 数字绝对位置 | 高 | 高 | 在断电期间保持当前状态 |
| LVDT | 模拟式、非接触式 | 最高 | 最高 | 对于大多数应用而言，这有些小题大做 |
归航与断电恢复：无人能预料的故障
以下这个案例将改变你制定项目规格的方式。某制造商先制造了机械夹具，随后才请来一名控制工程师，结果发现执行器在通电时必须归位到中间位置——否则夹具可能会遭受约10,000美元的损坏（eng-tips 论坛, （, 2011）。该讨论串对使用增量式编码器实现行程中点定位的结论是：“行程中点真是个噩梦。”实际可行的解决方案——两个互补的位置开关、绝对式编码器、凸轮加开关的参考程序，或者安全复位按钮——虽然都能实现，但它们 建筑, ，而不是布线。其中每一项的费用都比在机械故障修复后重新改造控制系统所需的返工费用要低。.
本文中代价最昂贵的错误
如果控制架构是在机械设计定案后才确定的，那么返工成本将体现在设备停机时间上，而非零部件上。.
断电恢复是一项规格要求，而非事后才考虑的因素。请在最初就提出这个问题：“电源恢复时，连杆位于何处？设备能否识别该位置？”如果答案需要执行归位程序或使用绝对值编码器，那么您所购买的执行器和控制器必须具备这一功能——该功能无法在后期可靠地添加。.
与PLC对话——以及执行器对你的责任
工业集成其实比看起来要简单。最常被推荐的、可靠且低成本的方案——每当这个话题在 r/PLC 论坛上被提起时都会被反复提及——就是使用由离散 PLC 输出驱动的带位置开关的普通执行器：“哑执行器 + 位置开关”，无需反馈，除了梯形图逻辑之外无需其他编程（r/PLC, （, 2023）。之所以行得通，是因为离散I/O是工业领域的通用语言。添加一个模拟模块和一个电位器反馈执行器，就能获得连续位置控制。再添加RS-485或CAN总线，你就进入了总线控制领域，其中的执行器从设计之初就是为此而生的——智能执行器不支持改装。.
控制级别越高，执行器本身就必须提供越高的性能：重复性以及具有余量的占空比（一种常见的工程做法是，将占空比按1.5–2倍进行降额（Firgelli，2026年))、真正能触发保护的内置限流装置，以及出厂时就已配备的反馈选项——而非在订单确认后才承诺提供。这也正是使用寿命的宣称不再只是营销噱头之处：每台设备均经过2小时老化测试验证的30,000次循环额定值，正是您应当要求以书面形式确认的数值（thehoodland.com, 2026).
商业视角：将控制纳入规格要求
本文中的每一个事实都指向同一个结论：控制级别决定了执行器必须配备哪些组件，而这一决策在您发出询价当天最为经济——而不是在设备投入生产的那一天。当您向供应商询价时，关于控制的问题应与行程和推力等参数并列提出，因为无法回答该问题的供应商，日后会将您转交给工程部门。而日后的沟通，正是返工成本产生的根源。.
一份适用于任何报价的实用核对清单：
调查检查表
这绝非大型项目中的一种工程奢侈品。这就像是购买一个执行器与购买一个已解决问题的区别。在一个年增长率达6.37%的市场中（Mordor Intelligence，2025年），能够解决控制问题的供应商正日益成为真正值得洽谈的对象。.
如果您正在为控制应用评估执行器，Hoodland 提供配备定制反馈、限位和布线选项的线性执行器——甚至支持单件订购——这些产品均在其工厂内自主生产（定制解决方案).
